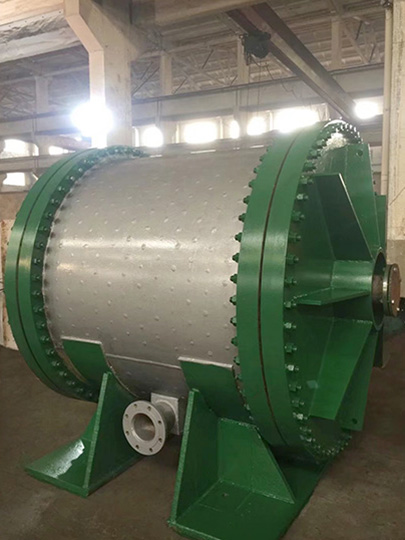

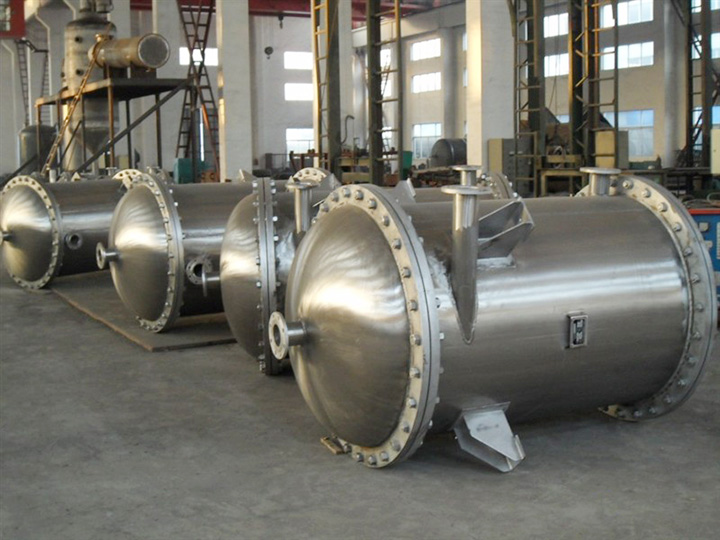

螺旋板式换热器









产品概述
       本设备是一种换热设备,适用气-气、气-液、液-液,以及用于冷凝和液体蒸发传热。该产品具有传热效率高,污垢自清能力强,体积小、价格便宜,使用可靠等优点。应用于制药、溶剂、化工、松香、染料、食品等行业的热能交换、废热回收。

结构及性能
       1、本设备适用于:气-气,液-液,气-液对流传热,可用于蒸汽冷凝和液体蒸发传热,化工,石油,医药,机械,电力,轻工和纺织等工业部门均可选用。

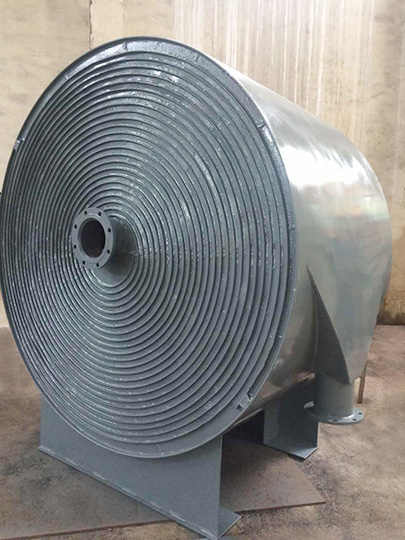

       2、本设备由两张钢板卷制而成,形成了两个均匀的螺旋通道,两种传热介质可进行全逆流流动,适用小温差传热,便于回收低温热源并可准确地控制出口温度。
       3、在壳体上的接管是切向结构,局部阻力小,螺旋通道的曲率是均匀的,流体在设备内流动没有大的换向,总的阻力小,因而可提高设计流速使之具备较高的传热能力。
       4、螺旋通道的端面是焊接密封的,密封性能好,结构可靠。
       5、不易检修,尤其是内部板出现问题时极难修理,有些厂把设备两端焊缝全部去掉,重新将板展平补焊后再卷制,这样做消耗的工时太大,因此选用螺旋板换热器防腐是十分重要的。
       6、不能进行机械清洗,生产实践证明,螺旋板换热器与一般列管式换热器相比是不容易堵塞的,尤其是泥沙、小贝壳等悬浮颗粒杂质不易在螺旋通道内沉积,分析其原因:一是因为它是单通道杂质,在通道内的沉积一形成周转环流就会提高至把它冲掉;二是因为螺旋通道内没有死角,杂质容易被冲出。
       7、因为螺旋通道内有定距柱支撑通道间距,得以不让纤维状杂质(棉纱,草棍,树叶等)进入换热器内部。
       8、严格控制冷却水出口温度在结垢温度以下。
       9、常用的清洗方法是用蒸汽吹净或碱洗,蒸汽吹入要向接管,把杂质从设备内吹出。

基本参数
       螺旋板换热器的公称压力PN规定为0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指单通道能承受的工作压力)试验压力为工作压力的1.25倍。
       螺旋板换热器与介质接触部分的材质,碳素钢为Q235A、Q235AF,不锈钢酸钢为SUS321、SUS304。其它材质可根据用户要求选定。
       允许工作温度:碳素钢的t=0~+350℃,不锈钢酸钢的t=-40~500℃,升温降压范围按压力容器的有关规定。选用本设备时,应通过洽当的工艺计算,使设备通道内的流体达到湍流状态。(一般液体流速1m/Sec气体流速10m/Sec)。
       单台设备不能满足使用要求,可以多台组合使用,但组合时须符合下列规定:
       并联组合,串联组合:设备和通道间距相同。
       混合组合:一个通道并联,一个通道串联。

技术参数
公称换热面积 通道间距 碳钢 不锈钢
板厚
5m² 6—10 4mm 2~3mm
10m² 6—10 4mm 2~3mm
20m² 6—14 4mm 2~3mm
30m² 10—14 4mm 2~3mm
40m² 10—14 4mm 2~3mm
50m² 10—14 4mm 2~3mm
60m² 14—18 4mm 2~3mm
70m² 14—18 4mm 2~3mm
80m² 14—18 4mm 2~3mm
100m² 14—18 4mm 2~3mm
120m² 14—20 4~5mm 2~4mm
130m² 14—20 4~5mm 2~4mm
150m² 14—20 4~5mm 2~4mm
300m² 14—20 4~5mm 2~4mm
